隨著工業自動化與電力系統的發展，各類控制器在配電、通信、交通、石油化工、海上平臺等領域被廣泛采用。海灣（這里指海上環境或含鹽濕潤環境）中的短路或接地故障不僅會引發瞬時的電氣故障，還常常導致控制器及其周邊設備發生損壞、功能失常甚至安全事故。本文從故障機理、典型損壞形式、診斷方法、預防與保護對策以及事故案例分析等方面，系統探討海灣短路或接地故障對控制器造成損害的原因與對策，旨在為工程實踐提供參考與建議。

一、概念界定與背景
1.1 海灣環境的特性
海灣及近海區域環境具有鹽霧濃度高、濕度大、溫差變化明顯、電磁干擾強、電化學腐蝕顯著等特點。這些因素使電氣設備尤其是控制器面臨更復雜的運行條件，絕緣性能下降、接觸不良、腐蝕引起的導電通路形成等問題更為突出。

1.2 短路與接地故障定義
短路故障指電力系統或電氣設備中兩點之間電阻突然降低形成直接或近似直接電連通，造成電流急劇上升的現象。接地故障則指電路的帶電體與地之間發生直接或間接電連接，產生電流流向大地或地回路的現象。海灣環境中，短路與接地故障可能由鹽霧、潮濕、機械損傷、絕緣老化等因素引發。

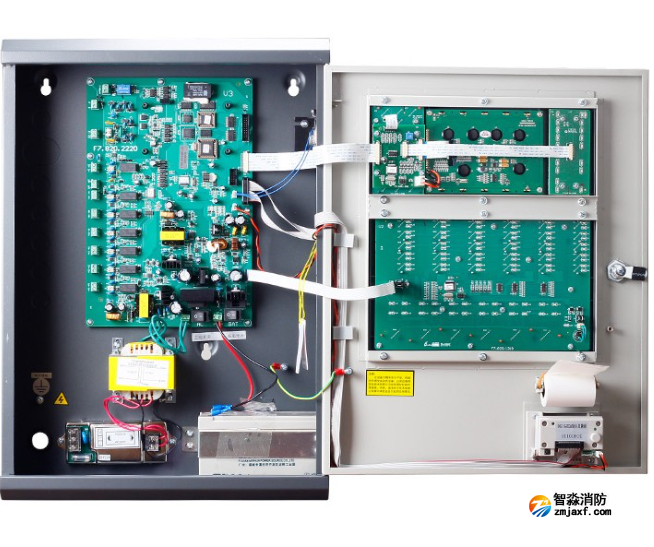

1.3 控制器的類型與功能
控制器泛指用于監測、控制、保護與通訊的電子設備，包括可編程邏輯控制器（PLC）、分布式控制系統（DCS）中的控制單元、遠程終端單元（RTU）、保護繼電器、現場總線接口模塊、工業以太網交換機等。控制器在系統中承擔核心邏輯處理、信號采集與執行指令，其可靠性直接關系到系統運行安全。

二、故障機理分析
2.1 短路電流的沖擊
在短路發生時，回路電阻驟降導致故障電流在毫秒級增長，電流的瞬變分量（包括大量諧波）對控制器硬件產生極大沖擊。高電流可能通過電源電路、控制回路或接地回路傳導至控制器內部，導致電源模塊過載、整流器燒毀、濾波器擊穿，甚至電路板上元器件（MOSFET、晶閘管、穩壓芯片、隔離器）被瞬間損壞。

2.2 地電位升高與地回路電流
接地故障時，故障點與地之間存在流向地的電流，這將引起局部或系統性地電位升高。控制器若依賴共同地或通過地線進行信號參考，地電位差會導致信號混疊、測量誤差，嚴重時產生差模電壓超出器件耐壓值，誘發絕緣擊穿、輸入/輸出端口損壞或邏輯誤動作。

2.3 電磁兼容（EMC）問題
短路與接地故障伴隨強電流變化會產生大幅度電磁瞬變（EMI）。這些瞬變通過輻射或傳導方式干擾控制器的通信接口、處理器時鐘與模擬信號鏈，造成片上系統復位、程序異常、通信中斷或數據丟失。長期反復的電磁沖擊還會降低電子元件的壽命。

2.4 絕緣劣化和腐蝕誘發的漏電通路
海灣環境中的鹽霧和濕度會促進絕緣材料的吸濕與電導化，使原本良好的絕緣失效，形成微小的漏電通路或電痕跡。短路或接地故障時，這些漏電通路擴大，從而促進電流進入控制器敏感部分，引發局部擊穿或長期低水平電流導致元件疲勞。

2.5 熱效應與機械損傷
高電流會產生熱量，導致導體、連接端子及焊點過熱，絕緣層熔化或脆化，從而產生開路或間接短路。對于密封不良或散熱設計不足的控制器，熱累積會加速電子元件老化，甚至誘發火災。

三、典型損壞形式
3.1 電源模塊損毀
電源模塊（開關電源、穩壓器）首當其沖，常見表現為更換后仍不能啟動、輸出電壓不穩定、過熱、內部熔斷器斷開。

3.2 I/O端口與接口卡損壞
數字/模擬輸入輸出端口、電流環、隔離放大器和接口卡容易在過壓或共模電位差下失效，出現讀寫錯誤、信號丟失或短路。

3.3 主處理器與存儲器故障
嚴重的瞬變過壓或電磁干擾可能導致CPU復位、程序損壞、EEPROM、Flash數據損壞，影響控制邏輯執行。

3.4 通信設備與網絡設備損傷
工業交換機、光電隔離器、串口/以太網接口在共模電壓、浪涌電流或地回路電流作用下會燒毀或喪失通信能力，導致系統分段孤立。

3.5 繼電器與執行器失靈
控制器驅動的繼電器線圈、接觸器及固態繼電器受過電流或反向電壓影響出現黏連、線圈燒壞或觸點碳化。

四、診斷與檢測方法
4.1 事前在線監測

• 電流、電壓波形監測：采用高速采樣設備記錄瞬態波形，以捕獲短路或接地瞬變事件。

• 接地電阻與地電位監測：周期性測量接地系統電阻以及實時監測地電位變化，及時發現異常。

• 溫度與濕度傳感：在控制器箱體與關鍵部位布置傳感器，預警環境變化與局部過熱。

• 振動與聲學監測：用于定位接觸不良或機械松動導致的間歇性故障。

4.2 故障后取證分析

• 現場殘余電氣痕跡檢查：觀察印刷電路板（PCB）是否有燒蝕、碳化、焊點熔斷等物理證據。

• 元器件失效分析：利用顯微鏡、X射線、電子探針等手段檢測元件內部開路、短路、熱損傷等。

• 波形與日志回放：分析保護裝置、記錄儀、PLC日志中保存的電流、電壓瞬態記錄，重建故障過程。

• 環境與維護記錄比對：檢查鹽霧腐蝕程度、密封狀況、近期檢修記錄與更換元件歷史，綜合判斷故障根源。

五、預防與保護對策
5.1 設計階段的防護措施

• 強化接地與等電位聯結設計：采用低阻抗接地網，保證設備接地良好，關鍵控制器采用獨立接地或屏蔽接地方式，防止地回路電位差。

• 提高電源與信號隔離：對關鍵I/O和通信接口采用光電隔離、隔離變壓器或隔離放大器，降低共模干擾對控制器的影響。

• 浪涌與過壓保護：在電源輸入、信號引入端配置合適的浪涌保護器（SPD）、瞬態抑制二極管、熔斷器與自恢復保險。

• 冗余與分區設計：采用電源冗余、控制器熱備份和分布式控制架構，單點故障不會導致整個系統停機。

• 防護等級與密封：控制柜與控制器采用防腐材料與更高防護等級（如IP54/IP65），并配備除濕、加熱或氮封等防潮措施。

5.2 選型與施工注意事項

• 選擇抗擾能力強的工業級控制器，優先采用具備抗浪涌、寬電壓輸入與強制散熱設計的型號。

• 嚴格按照廠商要求進行接線，避免不同回路共用接地線引起回路串擾。

• 在海灣環境中，盡量使用防腐接線端子、鍍層或不銹鋼外殼，減少鹽霧腐蝕。

• 接地電極與引下線截面積應滿足標準要求，減少接地電阻。

5.3 運行維護與檢測

• 定期接地電阻測試與絕緣電阻測試，發現接地電阻升高或絕緣下降及時整改。

• 建立故障錄波與事件記錄機制，對短路與接地事件進行歸檔分析，形成隱患庫。

• 對關鍵控制器進行熱成像巡檢，識別過熱或接觸不良部位。

• 加強工作人員培訓，提高對海灣環境特殊電氣故障識別與應急處理能力。

• 在維修與更換時嚴格斷電、標識與復位程序，防止發生次生事故。

六、保護裝置與策略
6.1 差動、過流、接地故障保護
在電源與配電系統中，合理配置過流保護裝置（斷路器、熔斷器）與接地故障檢測器，可以在短路或接地故障發生初期迅速切除故障電源，減小故障能量對控制器的沖擊。對重要回路采用快速斷路器或電子斷路保護，實現毫秒級動作。

6.2 同步斷電與受控降載
發生嚴重故障時，通過系統級策略實現受影響區段的快速孤立并對非關鍵設備進行受控降載，防止電網波及全局控制器。可結合通信網絡實現聯動跳閘和遠程恢復。

6.3 接地保護與等電位帶
采用等電位帶或屏蔽處理，將關鍵儀表與控制器屏蔽接地至同一參考點，減少地電位差導致的共模干擾。對于特別重要的控制單元，采用干式絕緣或浮地設計，降低地回路電流影響。

6.4 EMC治理
在設備布線、接地與柜體設計中實施EMC最佳實踐，例如：屏蔽電纜、濾波器、合理布置信號與電源線、增設共模扼流圈以及在敏感器與處理器之間設置差分信號鏈路等，以提高系統對瞬態沖擊的免疫能力。
