每個報警區域宜設置一臺區域顯示器(火災顯示盤)；賓館、飯店等場所應在每個報警區域設置一臺區域顯示器。當一個報警區域包括多個樓層時， 宜在每個樓層設置一臺僅顯示本樓層的區域顯示器。

一、火災顯示盤概述

火災顯示盤，也稱為區域顯示器或樓層顯示器，是一種安裝在樓層或防火分區內的火災報警顯示裝置。火災顯示盤在火災的預防和應對中起著非常重要的作用，可以有效提高救援效率并降低火災帶來的損失。

數字式、漢字/英文式、圖形式三種。火災顯示盤應設置在明顯的和便于操作部位。當安裝在墻上時，其底邊距地高度宜為1.3～1.5m。

火災報警顯示盤是一種用單片機設計開發的可以安裝在樓層或獨立防火區內的數字式火災報警顯示裝火災報警顯示盤置。它通過總線與火災報警控制器相連，處理并顯示控制器傳送過來的數據。

當建筑物內發生火災后，消防控制中心的火災報警控制器產生報警，同時把報警信號傳輸到失火區域的火災報警顯示盤上，火災報警顯示盤將產生報警的探測器編號及相關信息顯示出來同時發出聲光報警信號，以通知失火區域的人員，火災報警顯示盤設有8位報警信息顯示窗，可將報警探測器的編碼號顯示出來，滿足大范圍的報警顯示要求。當用一臺報警控制器同時監控數個樓層或防火分區時，可在每個樓層或防火分區設置火災報警顯示盤以取代區域報警控制器。

火災顯示盤應能接收與其連接的火災報警控制器發出的火災報警信號，并在火災報警控制器發出火災報警信號后3s內發出火災報警聲、光信號，顯示火災發生部位；火災報警聲信號應能手動消除，當再有火災報警信號輸入時，應再次啟動；火災報警光信號應保持至火災報警控制器復位。

當接收的火災報警信號為手動火災報警按鈕報警信號時，火災顯示盤應能顯示該火災報警信號為手動火災報警按鈕報警。

火災顯示盤應設有專用火警總指示燈，火災顯示盤處于火災報警狀態時，該指示燈應點亮。

火災顯示盤應能顯示其設定區域范圍內的所有火災報警信息。采用顯示器顯示火災報警信息時，如不能同時顯示所有火災報警信息，應顯示首個火災報警信息，后續火災報警信息應能手動可查， 每手動查詢一次，只能查詢一個火災報警部位及相關信息，查詢結束1 min內，應自動返回顯示首個火災報警信息；采用自動循環顯示方式顯示后續火災報警信息時，每次應顯示一條完整的火災報警信息， 首個火災報警信息應在顯示器頂部或采用獨立的顯示器單獨顯示，手動查詢應操作優先。

火災顯示盤如能顯示火災報警的時間，則該時間應與火災報警控制器顯示的時間一致。

除火災報警控制器的復位操作外，對火災顯示盤的任何操作均不應影響其接收和發出火災報警信號。

采用主電源為220 V、50 Hz交流電源供電的火災顯示盤，在發生以下情況時，應在100 s內發出故障聲、光信號，并顯示故障的類型；故障聲信號應與火災報警聲信號有明顯區別；故障聲信號應能手動消除，再有故障信號輸入時，應再次啟動；故障光信號應保持至故障排除或火災報警控制器復位。

（1）給備用電源充電的充電器與備用電源之間的連接線斷路、短路；

（2）備用電源與其負載之間的連接線斷路、短路及備用電源單獨供電時其電壓不足以保證火災顯示盤正常工作；

（3）主電源欠壓。

具有故障顯示功能的火災顯示盤應設有專用故障總指示燈，當有故障信號存在時，該指示燈應點亮。

具有接收火災報警控制器傳來的火災探測器、手動火災報警按鈕及其他火災報警觸發器件的故障信號功能的火災顯示盤，應在火災報警控制器發出故障信號后3 s內發出故障聲、光信號，指示故障發生部位；故障聲信號應與火災報警聲信號有明顯區別；故障聲信號應能手動消除，再有故障信號輸入時，應再次啟動；故障光信號應與火災報警控制器相應的狀態一致。

具有故障顯示功能的火災顯示盤應能顯示其設定區域范圍內的所有故障信息，在不能同時顯示所有故障信息時，未顯示的故障信息應手動可查。

任一故障均不應影響非故障部分的正常工作。

監管報警顯示功能要求僅適用于具有此項功能的火災顯示盤。

具有監管報警顯示功能的火災顯示盤應設有專用的監管總指示燈，只要有監管報警信號輸入，該指示燈應點亮。

具有監管報警顯示功能的火災顯示盤應能接收火災報警控制器傳來的監管報警信號，并在火災報警控制器發出監管報警信號后3 s內發出監管報警聲、光信號，指示監管報警部位；監管報警聲信號應與火災報警聲信號有明顯區別；監管報警聲信號應能手動消除，再有監管報警信號輸入時，應再次啟動；監管報警光信號應與火災報警控制器相應的狀態一致。

具有監管報警顯示功能的火災顯示盤應能顯示其設定區域范圍內的所有監管報警信息，在不能同時顯示所有監管報警信息時，未顯示的監管報警信息應手動可查。

火災顯示盤應有手動檢查其音響器件、面板上所有指示燈和顯示器等的工作狀態的功能。自檢時間超過1 min或不能自動停止自檢時，如有信號輸入，應自動指示相應的狀態，并顯示相應的信息。

火災顯示盤的信息顯示應按火災報警、監管報警、故障的順序由高至低排列顯示等級，高等級的信息應優先顯示，低等級的信息顯示不應影響高等級信息顯示，顯示的信息應與對應的狀態一致且易于辨識。

當火災顯示盤處于某一高等級的信息顯示時，應能通過手動操作查詢其他低等級的信息。

各等級的信息不應交替顯示。

采用主電源為220 V、50 Hz交流電源供電的火災顯示盤應具有以下功能：

（1）應具有主電源和備用電源轉換功能。當主電源斷電時，應自動轉換到備用電源；當主電源恢復時，應自動轉換到主電源；應有主、備電源工作狀態指示；主、備電源的轉換不應影響火災顯示盤的正常工作；

（2）主電源應能保證火災顯示盤在火災報警狀態下連續工作4 h，且應有過流保護措施；

（3）當交流供電電壓變動幅度在額定電壓（220 V）的85%~110%范圍內、頻率為50 Hz±1 Hz時，火災顯示盤應能正常工作；

（4）備用電源在放電至終止電壓條件下，充電24 h，其容量應可提供火災顯示盤在正常監視狀態下工作8 h后，在火災報警狀態下工作30 min。

采用火災報警控制器或消防設備電源供電的火災顯示盤在額定電壓的85%~110%范圍內應能正常工作，在火災報警狀態下應能連續工作4h。

火災顯示盤的主要部（器）件，應采用符合相關標準的定型產品。

應以紅色指示燈指示火災報警狀態、監管報警狀態；黃色指示燈指示故障狀態；綠色指示燈指示電源工作狀態和正常運行狀態。

指示燈應用中文清晰地標注其功能。

在不大于500 lx環境光條件下，在正前方22.5°視角范圍內，狀態指示燈和電源指示燈應在3 m處清晰可見；其他指示燈應在0.8 m處清晰可見。

在不大于500 lx環境光線條件下，在正前方22.5°視角范圍內，顯示器顯示的字符或文字應在0.8 m處清晰可讀。

在正常工作條件下，音響器件在其正前方1 m處的聲壓級（A計權）應大于65 dB，小于115 dB。

在85%額定電壓供電條件下，火災顯示盤的音響器件應能正常工作。

用于電源線路的熔斷器或其他過電流保護器件，其額定電流值一般應不大于其最大工作電流的2倍。在靠近熔斷器或其他過電流保護器件處應清楚地標注其參數值。

每一接線端子上都應清晰、牢固地標注其編號或符號，相應用途應在有關文件中說明。

主電源采用220 V、50 Hz交流電源供電的火災顯示盤應有保護接地端子和接地標識。

備用電源的正、負極連接導線應以顏色標識，正極應為紅色，負極應為黑色或藍色。

備用電源的充電電流應不大于電池制造商規定的額定值。

開關和按鍵應在其上或靠近的位置用中文清楚地標注出其功能。

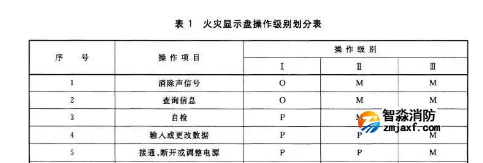

火災顯示盤的操作級別應符合表1要求。進入Ⅱ、Ⅲ級操作功能狀態應采用操作號碼或鑰匙，用于進入Ⅲ級操作功能狀態的操作號碼或鑰匙可用于進入Ⅱ級操作功能狀態，但用于進入Ⅱ級操作功能狀態的操作號碼或鑰匙不能用于進入Ⅲ級操作功能狀態。

1、小巧的操作顯示盤，用于FC18火災探測系統中；

2、超大背光液晶顯示屏（192*64），可手動調節對比度；

3、通過CAN-BUS與控制器通訊；

4、每臺控制器最多可連接32臺火災顯示盤；

5、可顯示252條火警/故障信息；

6、通過查詢鍵可瀏覽所有信息顯示；

7、發生火災/故障后。蜂鳴器可以手動關閉。

二、火災顯示盤施工工藝

校線、絕緣電阻搖測、接頭掛錫或壓接冷壓端頭、排線、綁扎、導線標識、安裝、本體調試、接地等。

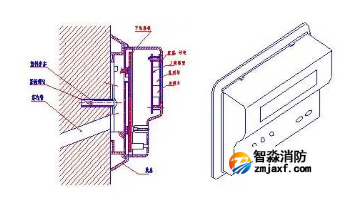

（1）在需安裝ZF-500Z型漢字液晶顯示火災顯示盤的墻壁相應位置處打兩個Ф8的孔，要求兩孔中心距離為150mm。

（2）在孔內塞入8的塑料漲套。

（3）將底座置于墻上，用1?英寸的木螺絲加墊圈后從底座的安裝孔處穿出，固定在墻上孔內的塑料漲套內。

將由墻內接線盒里引出的導線及火災顯示盤上的連線，分別按照拔插端子旁端子標簽的標注連接在拔插端子上。其中,成對的內、外端子(如內Z1,外Z1)在電氣上是連接的。

端子上標“內”的接火災顯示盤上的對應端子；端子上標“外”的接接線盒內對應的連接線。DC24V電源線無極性要求。

將火災顯示盤背面的三個孔對準底座相應的部位，并沿垂直于墻壁的方向用力按壓火災顯示盤，同時將火災顯示盤向下滑動至底座上面的兩個小鉤彈起。

火災顯示盤也稱為區域顯示器、樓層顯示器，是火災自動報警系統中報警、故障信息的現場分顯設備，主要用來指示所轄區域內現場報警觸發設備、模塊的報警和故障信息，并向該區域發出火災報警信號，從而使火災報警信息能夠快速通報到發生火災危險的場所。

確認火災顯示盤和與其連接的火災報警控制器處于正常監視狀態。

將具有故障顯示功能的火災顯示盤所轄區域內任一只點型感煙火災探測器或點型感溫火災探測器從其底座上拆卸下來，火災顯示盤在火災報警控制器發出故障信號后3s內發出故障聲、光信號，指示故障發生部位，黃色故障總指示燈點亮。將拆卸的火災探測器探頭重新安裝到底座上，火災報警控制器和火災顯示盤應恢復正常監視狀態。

現場觸發一只火災探測器或手動火災報警按鈕，查看火災顯示盤，其紅色火災報警總指示燈應點亮，顯示盤發出火災報警聲、光信號，顯示火災發生部位應與實際一致。

模擬火災報警之后，按下火災顯示盤“消音”鍵，查看報警聲是否消除，消音指示燈是否點亮。

• 參考探測器通訊故障的排查方法；

• 通訊不穩定，嘗試在火災顯示盤的總線輸入端并一只 1K/1W 的電阻；

• 加總線信號放大器，增強總線抗干擾能力。

• 控制器沒有發送數據（預存數據），在 6.5菜單 重新發送數據；

• 在層顯的配置數據里面查詢層顯是否接收到數據；

• 通訊不穩定（參考通訊故障排除方法）；

•  設備損壞（更換設備）。

• 將火災顯示盤單獨接到控制器后面進行測試（檢查是現場原因還是設備問題）

• 設備損壞（更換設備）。

• 24V輸入電壓不正常，要求直流 21-28V 之間；

• 設備損壞（更換設備）。
