5.1 海灣GST-LD-8304 型消防電話接口特點
海灣GST-LD-8304 型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
海灣GST-LD-8304 型消防電話接口是一種編碼接口,占用一個編碼點,與火災報警控制器進行通訊
實現消防電話總機和消防電話分機的駁接,同時也實現消防電話總線斷、短檢線功能。當消防電話
分機的話筒被提起,消防電話分機通過消防電話接口自動向消防電話總機請求接入,接受請求后,
由火災報警控制器向該接口發出啟動命令,將消防電話分機接入消防電話總線。當消防電話總機呼
叫時,通過火災報警控制器向電話接口發啟動命令,電話接口將消防電話總線接到消防電話分機。
GST-LD-8304 型消防電話接口可連接一臺固定消防電話分機或最多連接 100 只消防電話插孔。
可通過四線水晶頭插座直接連接 GST-TS-100A 固定電話分機,通過連接 TL1、TL2 端子的電話線連
接 GST-LD-8312 消防電話插孔。多個電話插孔可并接在此電話線上。
5.2 海灣GST-LD-8304 型消防電話接口主要技術指標
(1)工作電壓:
總線電壓:總線24V
電源電壓:DC24V
(2)監視電流:
總線電流≤1mA
電源電流≤5mA
(3)動作電流:
總線電流≤3mA
電源電流≤90mA
(4)編碼方式:電子編碼,占一個編碼點,編碼范圍:1~242
(5)容量:最多連接100只電話插孔
(6)線制:
a. 與火災報警控制器采用無極性信號二總線連接,與電源線采用無極性二線制連接
b. 與消防電話二總線采用兩線連接,無極性
c. 與消防電話分機采用四線連接,采用水晶頭連接
d. 與消防電話插孔采用兩線連接,無極性
(7)輸入?yún)?shù)設備:常開方式
(8)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(9)外殼防護等級:IP30
(10)外形尺寸:
86mm×86mm×43mm(帶底殼)
5.3 海灣GST-LD-8304 型消防電話接口結構特征、安裝與布線

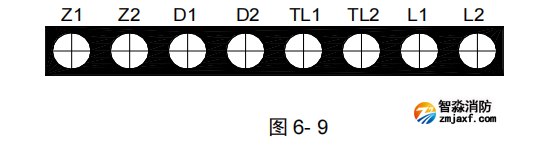

GST-LD-8304 型消防電話接口的外形尺寸及結構與 GST-LD-8319 型輸入模塊相同,安裝方法也
相同,其對外端子示意圖如圖 6- 所示:

其中:
Z1、Z2:接火災報警控制器兩總線,無極性
D1、D2:DC24V 電源,無極性
TL1、TL2:與 GST-LD-8312 連接的端子
L1、L2:消防電話總線,無極性
布線要求:Z1、Z2 采用截面積≥1.0mm2的耐火 RVS 雙絞線,DC24V 電源線采用截面積≥1.5mm2的
耐火 BV 線,TL1、TL2、L1、L2 采用截面積≥1.0mm2的耐火 RVVP 屏蔽線。
5.4 海灣GST-LD-8304 型消防電話接口應用方法

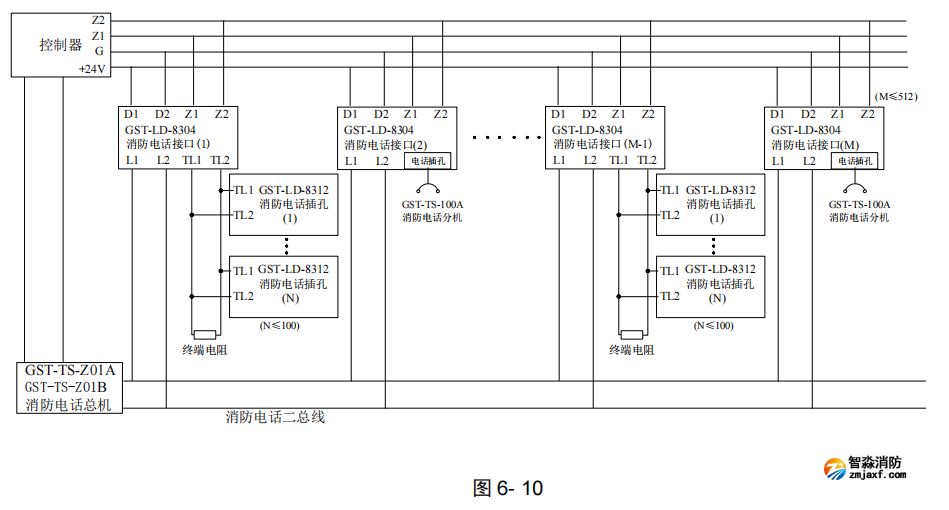

系統接線圖如圖 6- 10 所示。
