海灣GSTI-9402型火災聲警報器接線安裝技術
海灣GSTI-9402型火災聲警報器接線安裝技術
特點
GSTI-9402 火災聲警報器(以下簡稱警報器)是一種安裝在現場的聲音警報設備,當現場發生火
災并被確認后,在現場發出聲音報警信號,以達到提醒人員注意的目的。
警報器內嵌微處理器,通過微處理器實現與火災報警控制器通訊。警報器接收到火災報警控制
器的啟動命令后,微處理器根據不同模式控制蜂鳴器發出預警或火警聲音。
主要技術指標
(1)工作電壓:
總線電壓:總線24V
(2)監視電流:
總線電流≤1mA
(3)動作電流:
總線電流≤3mA
(4)線制:兩線制,與控制器采用無極性信號二總線連接
(5)聲壓級:75dB~115dB(正前方 3m 水平處(A 計權))
(6)報警信號類型:
預警:0.2s 響 2s 不響
火警:0.2s 響 1s 不響
(7)報警模式:模式Ⅰ、模式Ⅱ、模式Ⅲ、模式Ⅳ,可設置不同的地址數
(8)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(9)外形尺寸:直徑:120mm 高:58.5mm(帶上蓋)
(10)外殼防護等級:IP31
(11)執行標準:GB 26851-2011
(12)殼體材料和顏色:ABS/白色
結構特征、安裝與布線
GSTI-9402 型警報器外形示意圖如圖 2-26:

安裝方法:

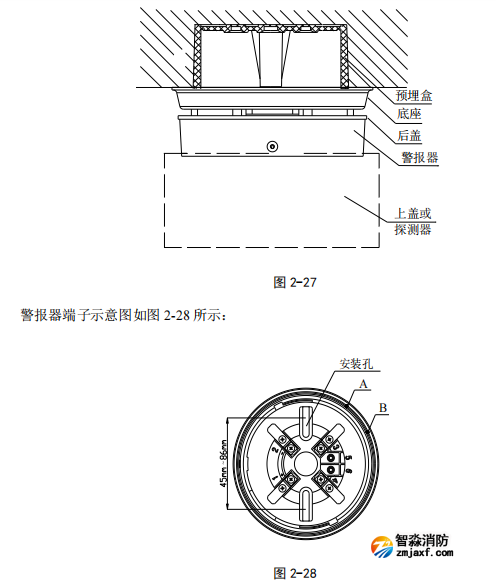

(1)警報器安裝示意圖如圖 2-27 示。
(2)安裝時,用螺釘把警報器固定在預埋盒中。
(3)如圖 2-28 示,將上蓋凸棱對準警報器 A 處凸棱,順時針旋轉至 B 處凸棱即可安裝好上
蓋;若警報器作為底座使用時,取下上蓋,將探測器安裝在警報器上,安裝方式與上蓋相同。

其中:
Z1(1),Z2(3):控制器信號總線,無極性
布線要求:信號總線 Z1、Z2 采用耐火 RVS 雙絞線,截面積≥1.0 mm2。
