一、海灣GST-BR001M點型可燃?xì)怏w探測器特點
GST-BR001M點型可燃?xì)怏w探測器采用半導體氣敏元件,工作穩定,采用吸頂與底座旋接安裝方式,安裝簡單,接線方便,可與海灣公司生產的各類火災報警控制器配合應用。用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控。GST-BR001M可以檢測人工煤氣(R))。采用DC24V供電。可提供一對有源觸點用于直接控制煤氣管道電磁閥。
二、海灣GST-BR001M點型可燃?xì)怏w探測器主要技術指標
| 型號 | GST-BR001M |
| 檢測元件 | 半導體自然擴散式 |
| 工作電壓 | DC24V,允許范圍DC12V~DC28V |
| 功耗 |
正常監視≤1.5W |
| 報警濃度 | 400×10-6(10%LEL) |
| 預熱時間 | 3分鐘~6分鐘 |
| 報警方式 | 紅色指示燈緊急閃爍,并伴有間歇蜂鳴聲 |
| 有源觸點 |
適用于DC12V 單向直流脈沖電磁閥,電磁閥驅動能力:1000μF 電容放電 |
| 使用環境 |
溫度-10℃~+50℃;相對濕度≤95%,不結露 |
| 編碼方式 | 十進制電子編碼 |
| 外形尺寸 | 直徑:108mm,高:55mm |
三、GST-BR001M點型可燃?xì)怏w探測器結構特征、安裝與布線

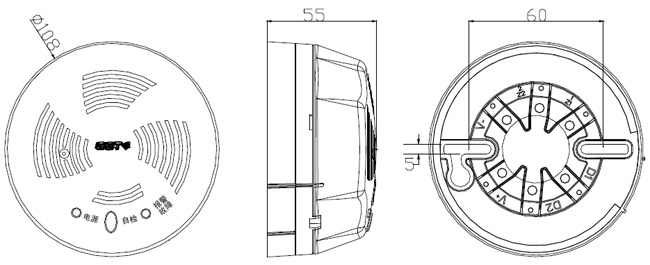

GST-BR001M點型可燃?xì)怏w探測器由兩部分構成:探測器及底座,示意圖如圖1所示。

圖1 GST-BR001M點型可燃?xì)怏w探測器及底座
安裝與接線:

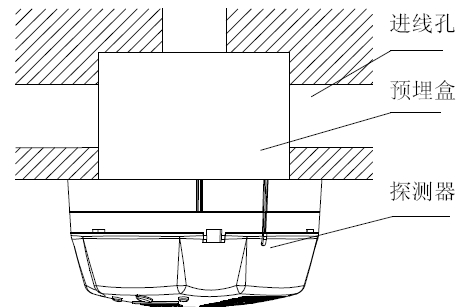

首先將GST-BR001M探測器底座固定在86H50預埋盒上,然后根據接線端子說明,將引線固定到底座上,再將探測器安裝到底座上,其安裝示意圖如圖2所示。

圖2 GST-BR001M點型可燃?xì)怏w探測器安裝示意圖

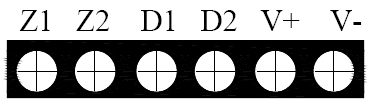

其對外接線端子示意圖如圖3:

圖3 GST-BR001M點型可燃?xì)怏w探測器對外接線端子示意圖
其中:
D1、D2:接電源總線,無極性
Z1、Z2:接信號總線,無極性
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖
布線要求:信號線Z1、Z2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線;電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
